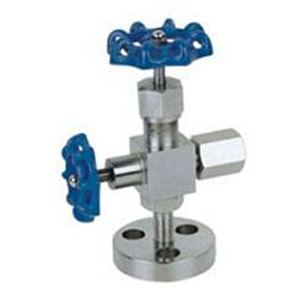

J49H壓力計針型閥
全方位檢測！
讓利于客戶！
縮短了交貨期！
一、壓力計針型閥的概述:
針型閥是一種可以精確調整的閥門用途較廣，比如火焰切割用的割距，調整火焰溫度的旋鈕就是針型閥，儀表針型閥是儀表測量管路系統中重要組成部分，主要有截止閥和球閥，其功用是作開啟或切斷管道通路用。任何閥門的作用都是為了切斷流體. 根據閥芯的不同,可以分為截止閥,閘板閥,旋塞閥,球閥,碟形閥,針型閥等等. 針型閥的閥芯就是一個很尖的圓錐體,好象針一樣插入閥座,由此得名. 針型閥形比其他類型的閥門能夠耐受更大的壓力,密封性能好,所以一般用于較小流量,較高壓力的氣體或者液體介質的密封.針型閥形與壓力表配合使用是合適的了.一般的針型閥形都做成螺紋連接
二、壓力計針型閥主要零件材料：
|
零件名稱 |
閥桿 |
閥體 |
閥底座 |
填料 |
填料閥蓋 Packing |
手輪Handwheel |
|
J49H-320-DN3 |
碳鋼 |
鉻不銹鋼 |
聚四氟乙稀，柔性石墨 |
碳鋼Carbon steel |
優質碳鋼 |
|
|
J49H-320P-DN6 |
鉻鎳不銹鋼 |
鉻不銹鋼 |
鉻鎳不銹鋼 |
不銹鋼Stainless steel |
||
三、壓力計針型閥主要性能規范：
|
型號 |
公稱壓力PN Mpa |
試驗壓力PS(Mpa)_Test pressure |
工作壓力(Mpa) Working pressure |
工作溫度(OC) Working temps. |
適用介質Applicable medium |
||
|
殼體 |
密封(液)Seal |
密封(氣)Seal |
|||||
|
J49H-320 |
32.0 |
48.0 |
35.2 |
0.6 |
32.0 |
P≤540OC |
液化石油氣水，酸，蒸汽，油品等 Petroleum gas Water，As，Steam，Oil，etc. |
|
J49H-320P |
32.0 |
48.0 |
35.2 |
0.6 |
32.0 |
C≤425 OC |
四、壓力計針型閥主要外形及連接尺寸：
|
型號 |
公稱直徑DN（mm） |
尺寸 Dimension |
重量Weight |
|||||||||
|
L1 |
D1 |
D2 |
L2 |
H |
H1 |
h |
H’ |
M1 |
L3 |
|||
|
J49H-320 |
3 |
60 |
65 |
50 |
60 |
88 |
100 |
15 |
φ70 |
M20×1.5 |
16 |
1.3 |
|
J49H-320P |
6 |
60 |
65 |
50 |
60 |
88 |
100 |
15 |
φ70 |
M20×1.5 |
16 |
1.3 |
