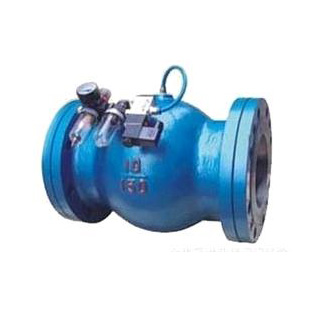

GJ841X電動氣動管夾閥
全方位檢測！
讓利于客戶！
縮短了交貨期！
電動氣動管夾閥產品概述：
|
口徑（DN） |
DN25~200 |
DN250~300 |
|
工作壓力 |
ma×4bar |
ma×3bar |
|
控制壓力 |
ma×6bar |
ma×4.5bar |
|
大壓差 |
2bar |
ma×1.5bar |
A.閥體
B.橡膠管套
C.控制流體（水或氣）入口
E.連接法蘭
*手動/自動控制：外加三通手動閥或三通電磁
閥控制壓縮空氣或壓力水進入閥體
電動氣動管夾閥工作原理：
管夾閥是利用閥體同橡膠管套間的水壓或氣壓使管套變形合攏將流體截斷。
特點：
無壓力損失、無堵塞、無泄露，防水錘沖擊
-
l特別適用于含顆粒的液——固及氣——固二相流
-
l橡膠管套帶有纖維增強結構，耐磨、抗疲勞
三、電動氣動管夾閥技術參數：
-
l閥體：鑄鐵DN25~300鑄鋁DN25~300鑄鋼DN25~300
-
l法蘭聯接：鑄鐵DN25~300，316LDN40~200
-
l管套材質及溫度范圍：天然橡膠-5~80℃ 三元乙丙膠-5~120℃
-
l食品級：食品級天然橡膠管套
控制介質：壓縮空氣或壓力水
控制附件：手動-三通手動閥
自動-三通電動閥
四、電動氣動管夾閥尺寸及參數：
|
口徑（DN） |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
外型尺寸 |
L |
150 |
180 |
180 |
220 |
276 |
345 |
414 |
550 |
680 |
820 |
|
H |
40 |
60 |
60 |
75 |
95 |
120 |
145 |
182 |
229 |
278 |
|
|
I |
26 |
27 |
28 |
30 |
36 |
48 |
52 |
65 |
82 |
98 |
|
|
D |
150 |
165 |
200 |
200 |
220 |
250 |
285 |
340 |
405 |
480 |
|
|
法蘭 標準
|
PN10 DN40 |
PN10 DN50 |
PN10 DN65 |
PN10 DN80 |
PN10 DN100 |
PN10 DN125 |
PN10 DN150 |
PN10 DN200 |
PN10/20 DN250 |
PN10/20 DN300 |
|
*僅用于鑄鐵法蘭**可選ANSI
