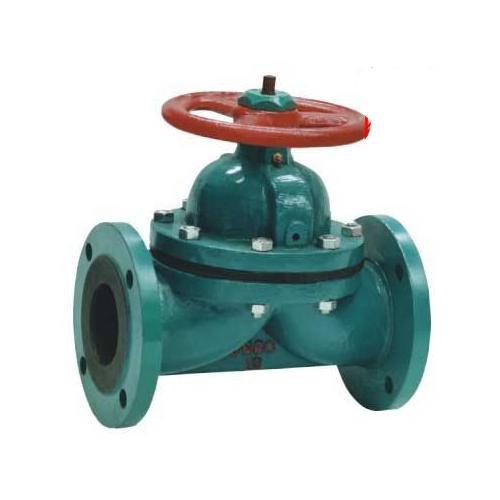

G46J直通式襯膠隔膜閥
|
直通式襯膠隔膜閥技術規范
|
||||||||||||||||||
|
設計規范
|
結構長度
|
連接法蘭
|
試驗與檢驗
|
產品標識
|
供貨規范
|
|||||||||||||
|
GB/T 12239
|
GB/T 12221/BS5156
|
JB/T78 BS4504
|
GB/T 13927
|
BS 12220
|
JB/T 7928
|
|||||||||||||
|
主要零部件材料
|
||||||||||||||||||
|
序號
|
零件名稱
|
灰鑄鐵
|
鑄鋼
|
不銹耐酸鑄鋼
|
超低碳不銹耐酸鑄鋼
|
|||||||||||||
|
Z
|
C
|
P
|
R
|
PL
|
PL
|
|||||||||||||
|
1
|
閥體/閥蓋
|
HT250
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|||||||||||
|
2
|
閥瓣/閥桿
|
HT250
|
1Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
00Cr18Ni10
|
00Cr17Ni14Mo2
|
|||||||||||
|
3
|
襯里/閥座
|
天然膠(Natural rubber)、丁基膠(Isobutylene-isoprene rubber)、PTFE(F4)、FEP(F46)
|
||||||||||||||||
|
4
|
隔膜
|
橡膠、氟塑料 Rubber, fluoro plastic
|
||||||||||||||||
|
5
|
手輪
|
HT250
|
||||||||||||||||
|

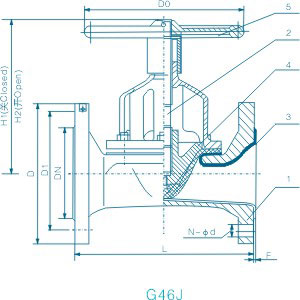

直通式襯膠隔膜閥主要尺寸及重量
 |
||||||||||||||||||
|
公稱壓力
|
工作壓力
|
通徑
|
L
|
D
|
D1
|
N-φd
|
F
|
H1
|
H2
|
D0
|
重量
|
|||||||
|
mm
|
inch
|
|||||||||||||||||
|
0.6
|
0.6
|
20
|
3/4
|
117
|
105
|
75
|
4-14
|
2
|
150
|
150
|
120
|
|
||||||
|
25
|
1
|
127
|
115
|
85
|
4-14
|
2
|
150
|
150
|
120
|
3.5
|
||||||||
|
32
|
11/4
|
146
|
140
|
100
|
4-18
|
2
|
152
|
152
|
120
|
5
|
||||||||
|
40
|
11/2
|
159
|
150
|
110
|
4-18
|
2
|
152
|
152
|
120
|
6
|
||||||||
|
50
|
2
|
190
|
165
|
125
|
4-18
|
2
|
163
|
163
|
230
|
8.5
|
||||||||
|
65
|
21/2
|
216
|
185
|
145
|
4-18
|
2
|
205
|
205
|
230
|
16
|
||||||||
|
80
|
3
|
254
|
200
|
160
|
8-18
|
2
|
220
|
220
|
280
|
22
|
||||||||
|
100
|
4
|
305
|
220
|
180
|
8-18
|
3
|
262
|
262
|
280
|
32
|
||||||||
|
0.6
|
125
|
5
|
356
|
250
|
210
|
8-18
|
3
|
290
|
290
|
368
|
43.5
|
|||||||
|
150
|
6
|
406
|
285
|
240
|
8-22
|
3
|
368
|
368
|
483
|
65
|
||||||||
|
200
|
8
|
521
|
340
|
295
|
8-22
|
3
|
410
|
410
|
483
|
112.5
|
||||||||
|
0.4
|
250
|
10
|
635
|
395
|
350
|
12-22
|
5
|
479
|
479
|
560
|
192.5
|
|||||||
|
300
|
12
|
749
|
445
|
400
|
12-22
|
5
|
550
|
550
|
560
|
296
|
||||||||
|
350
|
14
|
787
|
505
|
460
|
16-22
|
5
|
550
|
550
|
640
|
3.5
|
||||||||
|
.025
|
400
|
16
|
914
|
565
|
515
|
16-26
|
5
|
|
|
120
|
|
|||||||
