ZAZQ ZAZX電動三通調節閥
全方位檢測!
讓利于客戶!
縮短了交貨期!

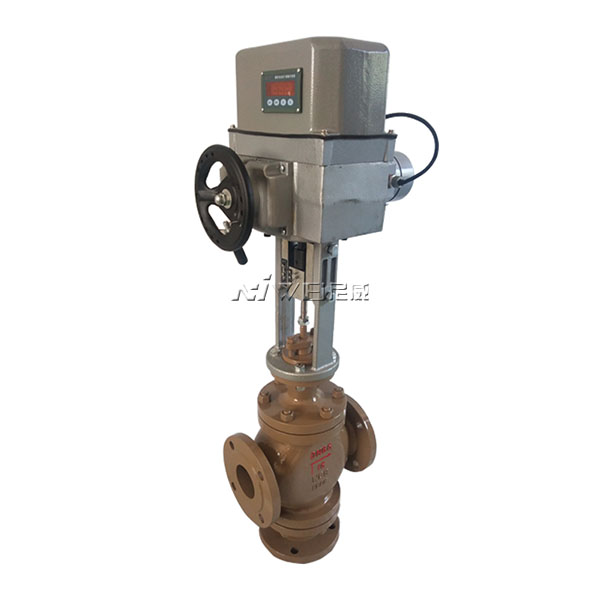

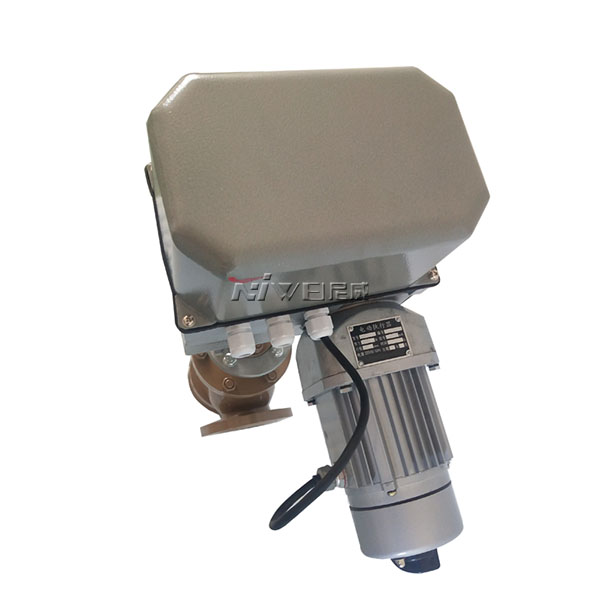

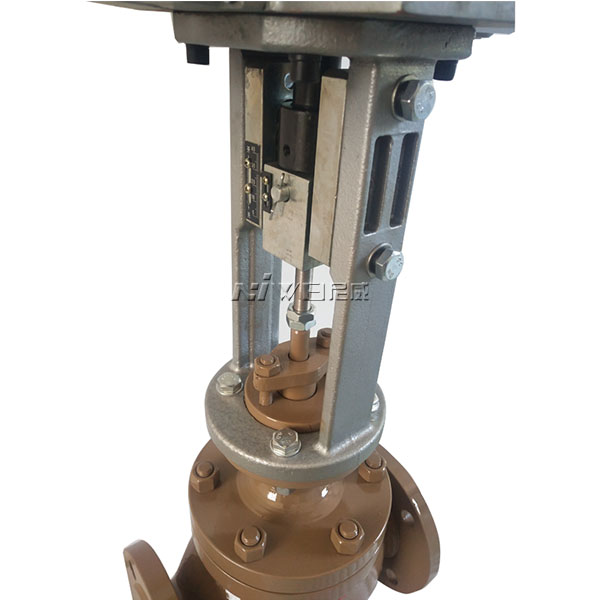

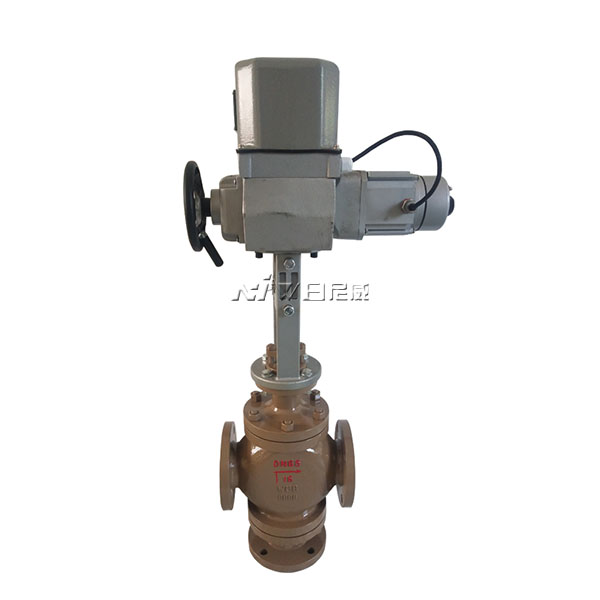

ZAZQ(X) 電動三通調節閥閥概述
ZAZQ(X)型電動三通合流(分流)調節閥有合流和分流二種型式,由DKZ電動執行機構和三通合流或三通分流調節組成,以電源為動力,接受統一的標準信號0~10mA DC或4-20mA Dc驅使閥門開度與此操作信號相對應。合流閥的作用是將一種流體分成兩路流體。分流合流閥只能對應選用,但當DN≤80時,合流閥可用于分流場合?商娲鷥膳_單、雙座調節閥,節省投資,占據空間小。三通調節閥通常用于熱交換器的兩種介質調節,及簡單的配比調節。
電動三通調節閥主要技術參數
公稱通徑mm | 合流 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
分流 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||||||
額定流量系數Kv | 合流 | 8.5 | 13 | 21 | 34 | 52 | 85 | 135 | 210 | 340 | 535 | 800 | 1260 |
分流 | 85 | 135 | 210 | 340 | 535 | 800 | 1260 | ||||||
公稱壓力 MPa | 1.6 4.0 6.0 | ||||||||||||
流量特性 | 直線 | ||||||||||||
執 行 機 構 |
Ⅱ型 | DKZ-310 | DKZ-310 | DKZ-410 | DKZ-510 | DKZ-510 | |||||||
Ⅲ型 | DKZ-510C | DKZ-310C | DKZ-410C | DKZ-510C | DKZ-510C | ||||||||
出軸推力(N) | 4000 | 4000 | 6400 | 16000 | 16000 | ||||||||
行程mm | 16 | 25 | 40 | 60 | 100 | ||||||||
上閥蓋型式 | 1.6 | 1.0 | 2.5 | 1.6 | 1.5 | 1.0 | 0.65 | 0.4 | 0.3 | 0.16 | 0.26 | 0.18 | |
允許壓差(MPa) | 普通式(常溫型),熱片式(中溫型) | ||||||||||||
介質溫度℃ | -40~230℃(常溫型),散熱片式230~450℃(中溫型),特殊訂貨-100~600℃ | ||||||||||||
可調比 | 30:1 | ||||||||||||
法蘭標準 | 鑄鐵按JB78-59,鑄鋼按JB79-59 | ||||||||||||
輸入阻抗 | Ⅱ型:200、笮停250 | ||||||||||||
出廠狀態 | 電開(對上閥座而言),如需電關,訂貨時應注明 |
電動三通調節閥性能指標
項目
|
指標值
|
|
基本誤差%
|
≤±3.5
|
|
回差%
|
≤2.5
|
|
死區%
|
≤3.0
|
|
始終點偏差%
|
電開、電關
|
±2.5
|
|
±2.5
|
|
允許泄量L/H
|
符合JB/T7387-94Ⅲ 級 小于閥的額定容量×10-3
|

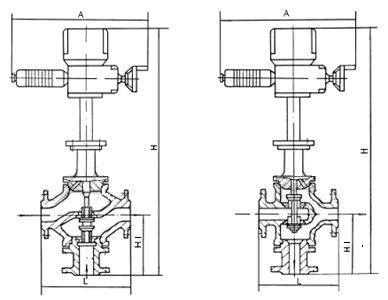

電動三通調節閥外形尺寸
電動三通合流調節閥 | 電動三通分流調節閥 |
公稱 通徑 DN |
A | L | H | H1 | |||||||||||
分流 | 合流 | PN1.6 | PN4.0 | PN6.4 | 分流 | 合流 | PN1.6 | PN4.0 | PN6.4 | PN1.6 | PN4.0 | PN6.4 | |||
普通型 | 熱片型 | 普通型 | 熱片型 | ||||||||||||
25 | 520 | 490 | 185 | 190 | 200 | 715 | 865 | 140 | 150 | 160 | |||||
32 | 520 | 490 | 200 | 210 | 210 | 721 | 871 | 150 | 160 | 170 | |||||
40 | 520 | 490 | 220 | 230 | 235 | 733 | 883 | 160 | 170 | 180 | |||||
50 | 520 | 490 | 250 | 255 | 265 | 748 | 898 | 180 | 190 | 200 | |||||
65 | 520 | 520 | 275 | 285 | 295 | 839 | 999 | 200 | 220 | 220 | |||||
80 | 520 | 520 | 305 | 310 | 320 | 872 | 1032 | 842 | 1002 | 225 | 250 | 265 | 210 | 230 | 240 |
100 | 520 | 520 | 350 | 355 | 370 | 896 | 1056 | 846 | 1006 | 245 | 275 | 285 | 220 | 250 | 260 |
125 | 520 | 520 | 410 | 425 | 440 | 947 | 1162 | 897 | 1112 | 284 | 320 | 325 | 260 | 300 | 300 |
150 | 520 | 520 | 450 | 460 | 475 | 947 | 1162 | 897 | 1112 | 305 | 340 | 340 | 280 | 320 | 320 |
200 | 520 | 520 | 550 | 560 | 570 | 965 | 1180 | 905 | 1120 | 350 | 400 | 410 | 320 | 380 | 380 |
250 | 520 | 520 | 670 | 740 | 750 | ||||||||||
300 | 520 | 520 | 770 | 805 | 820 |
電動三通調節閥訂貨須知
訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容:
一、若訂貨前還未選定型號,請向我們提供您的使用參數:1.公稱通徑、額定流量系數KV,
2.流體性質(包括公稱壓力、溫度、粘度或酸堿性),3.閥作用形式(電-關式或電-開式),4.流量特性,
5.閥前、閥后壓力,6.閥體、閥芯材料,7.輸入信號,8.是否帶附件,說明附件型號。以便我們的為您正確選型。
二、若已經由設計單位選定我公司的產品型號,請按型號直接向我司銷售部訂購;
三、當使用的場合非常重要或管路比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的專家為您審核把關。
