  • ZDLN電子式電動雙座調節閥
  • ZDLN電子式電動雙座調節閥
  • ZDLN電子式電動雙座調節閥
  • ZDLN電子式電動雙座調節閥

ZDLN電子式電動雙座調節閥

質量穩定:實行全過程質量監控,細致入微,
全方位檢測!
價格合理:高效內部成本控制,減少了開支,
讓利于客戶!
交貨快捷:先進生產流水線,充足的備貨,
縮短了交貨期!

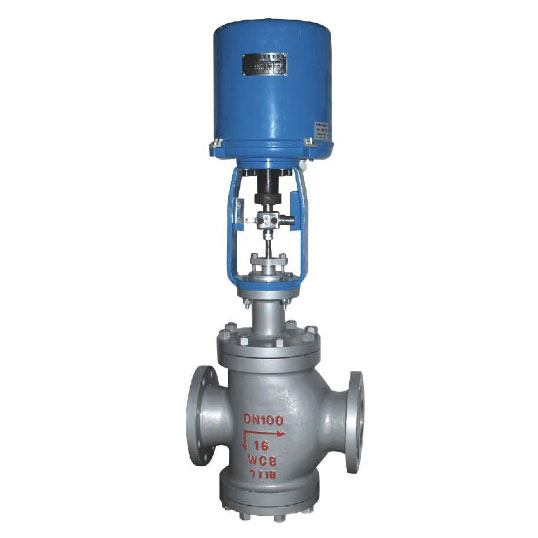

ZDLN電子式電動雙座調節閥概述

ZDLN電子式電動雙座調節閥由PS系列和3610系列直行程電動執行機構和低流阻直通單座閥組成。(也可配其它品牌直行程執行機構)。電動執行機構為電子式一體化結構,內有伺服放大器,輸入控制信號(4-20mADC或1-5VDC)及電源即可控制閥門開度,達到對壓力、流量、液位、溫度等工參數的調節。具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點?刂凭群托阅鼙菵KZ型有明顯提高。
雙座閥不平衡力小、允許壓差大、流通能力大等特點,適用于泄漏要求不嚴、壓差較大的干凈介質場合。廣泛應用于電力、冶金、化工、石油、環保、輕工、設備等行業。

ZDLN電子式電動雙座調節閥調節機構主要技術參數

公稱通徑mm
20
25
32
40
50
65
80
100
125
150
200
250
300
400
閥座通徑mm
20
26
32
40
50
66
80
100
125
150
200
250
300

額定流量系數kv

6.9
11
17.6
27.5
44
69
110
176
275
440
690
1000
1600
2700
公稱壓力(MPa)
0.6,1.6, 2.5, 4.0, 6.4
行程
10
16
25
40
60
100
流量特性
直線,等百分比,快開
工作溫度℃
-40~230℃(常溫型),散熱片式230~450℃(中溫型),特殊訂貨-100~600℃
法蘭尺寸
符合JB78-59、JB79-59標準,可按JB/79.1-94、JB、ANSI、JIS、DIN 等標準訂貨生產
閥體材質
WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
閥芯材質
1Cr18Ni9,SS304,0Cr18Ni12Mo2Ti,SS316,ZG1Cr18Ni9Ti
閥體型式
直通雙座鑄造球型閥
上閥蓋型式
普通式(常溫),熱片式(中溫),長頸式(低溫)
閥體允許壓差
≤公稱壓力
4.0
3.4

配用電動執
行機構型號
PSL
PSL-201
PSL-202
PSL-204
PSL-208
PSL-312
PSL325
361L
361LSA-08

361LSA-20
361LSB-30
361LSB-50
361LSC-65
361LSC-99
防爆型
361LXA-20
361LXB-30
361LXB-50


注:1.可為用戶提供ANSI、JPI、JPI等國處法蘭標準的產品,其法蘭距按用戶需要確定。
2. 工作溫度、公稱壓力、公稱通徑超出列表范圍的產品可與本公司商洽解決

 ZDLN電子式電動雙座調節閥性能

1、執行機構主要技術參數

型號
額定輸出力N
速度mm/s
技術參數
PSL
361L
PSL
361L
PSL
361L
PSL
361L
201
361LSA-08
361LXA-08
1000
800
800
0.25
4.2
4.2
電源:AC220V 50Hz
輸入信號:DC4-20mA
DC1-5V
(信號線用屏蔽線)
輸出信號:DC4~20mA
防護等級:IP67
帶手輪

電源:AC220V 50Hz
輸入信號:DC4-20mA
DC1-5V
(信號線用屏蔽線)
輸出信號:DC4~20mA
防護等級:相當IP55
隔爆標志:ExdⅡBT4
帶手柄
202
361LSA-20
361LXA-20
2000
2000
2000
0.50
2.1
2.1
204
361LSB-30
361LXB-30
4500
3000
3000
0.50
3.5
3.5
208
361LSB-50
361LXB-50
8000
5000
5000
1.00
1.7
1.7
312
361LSC-65
12000
6500
0.60
2.8
325
361LSC-99
25000
10000
1.0
2.0

2、ZDLN電子式電動雙座調節閥性能指標

項目
指標值
基本誤差%
配3610L±2.5; 帶定位器 ±1.0
回差%
配361L ±2.0; 配PSL±1.0
死區%
1.0
始終點偏差%
電開
始點
±2.5
終點
±2.5
電關
始點
±2.5
終點
±2.5
可調范圍
50:1
額定行程偏差%
2.5
泄量量L/H
符合JB/T7387-94 Ⅲ級 小于閥的額定容量×10-3

3、ZDLN電子式電動雙座調節閥允許壓差

公稱通徑
25
40
50
65
80
100
150
200
250
300
閥座直徑
25
32
40
50
65
80
100
125
150
200
250
300
執行機構
允許壓差△P(MPa)
配PSL
PSL202
6.4
6.4
6.4
5.1








PSL204




6.4
6.4
5.62





PSL208







6.4
5.31
3.97


PSL320










6.4
4.14
配361L
361LSA-20
6.4
6.4
6.4
6.4








361LSB-50




6.4
6.4
6.25





361LSC-65







6.4
4.23
3.23


361LSC-99










3.31
2.07

注:實際配置需根據具體工藝參數確定。如果允許壓差一清楚或大工作壓差超出列表范圍,請與我們聯系,采取適當方法可解決

ZDLN電子式電動雙座調節閥外形尺寸

公通徑
25
32
40
50
65
80
100
125
150
200
250
300
L(mm)
PN1.6MPa
185
200
220
250
275
300
350
410
450
550
670
770
PN4.0MPa
190
210
230
255
285
310
355
425
460
560
740
805
PN6.4MPa
200
210
235
265
295
320
370
440
475
570
750
820
H1(mm)
117
120
139
144
188
208
220
268
278
320
441
503
配PSL
H(mm)
普通型
907
910
955
960
1112
1122
1134
1213
1223
1265
1813
1889
散熱片型
1037
1040
1085
1090
1275
1285
1297
1412
1422
1464
1058
2134
D(mm)
176
225
重量(KG)
22.5
24.5
35.5
39.5
72
85
122
181
237
378
680
840
配361L
H(mm)
普通型
670
673
840
845
1037
1047
1059
1293
1303
1345
1538
1614
散熱片型
800
803
970
975
1200
1210
1222
1492
1502
1544
1783
1859
D(mm)
225
310
重量(KG)
30
32
51
55
87
100
137
194
250
391
720
880

ZDLN電子式電動雙座調節閥訂貨須知

訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容:
一、若訂貨前還未選定型號,請向我們提供您的使用參數:1.公稱通徑、額定流量系數KV,
2.流體性質(包括公稱壓力、溫度、粘度或酸堿性),3.閥作用形式(電-關式或電-開式),4.流量特性,
5.閥前、閥后壓力,6.閥體、閥芯材料,7.輸入信號,8.是否帶附件,說明附件型號。以便我們的為您正確選型。
二、若已經由設計單位選定我公司的產品型號,請按型號直接向我司銷售部訂購;
三、當使用的場合非常重要或管路比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的專家為您審核把關。

感謝您訪問我們的網站,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務!
